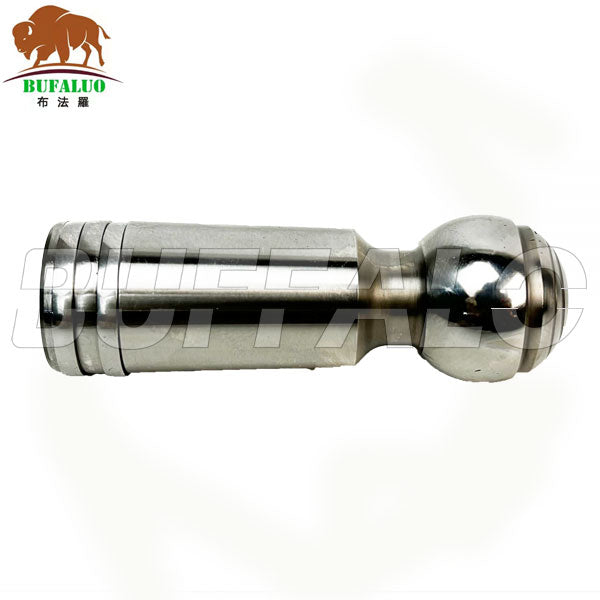

9T3371/9T-3371 PISTON 215B, 225, 231D
9T3870: ROTATING GP-MOTOR
9T3714: ROTATING GP-MOTOR
| Pos. | Part No | Qty | Parts name | |
|---|---|---|---|---|
| 1. | 9T-3370 | [1] | BARREL-CYLINDER | |
| 2. | 9T-4222 Y | [1] | SHAFT GP-STUB | |
| 3. | 105-1516 | [1] | PLATE-RETAINING | |
| 4. | 9T-3422 | [1] | PLATE-PORT | |
| 5. | 9T-3745 | [14] | RING | |
| 6. | 9T-3369 | [1] | PIN-CENTER | |
| 7. | 9T-3371 | [7] | PISTON | |
| 8. | 9T-3391 B | [1] | SPACER-SPRING (5.3MM(.209IN)THK) | |
| 9T-3392 B | [1] | SPACER-SPRING (5.4MM(.213IN)THK) | ||
| 9T-3393 B | [1] | SPACER-SPRING (5.5MM(.217IN)THK) | ||
| 9T-3394 B | [1] | SPACER-SPRING (5.6MM(.220IN)THK) | ||
| 9T-3395 B | [1] | SPACER-SPRING (5.7MM(.224IN)THK) | ||
| 9T-3396 B | [1] | SPACER-SPRING (5.8MM(.228IN)THK) | ||
| 9T-3397 B | [1] | SPACER-SPRING (5.9MM(.232IN)THK) | ||
| 9. | 9T-3368 | [4] | SPRING-BELLEVILLE | |
| 10. | 105-1517 M | [14] | SCREW | |
| B | USE AS REQUIRED | |||
| M | METRIC PART | |||
| Y | SEPARATE ILLUSTRATION | |||
